产品介绍

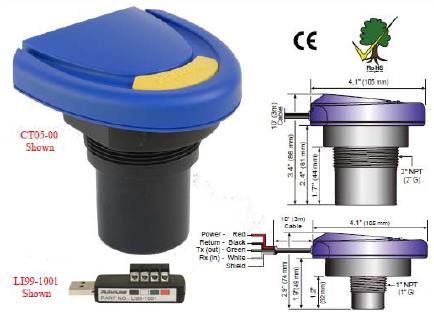

CT10-01，LU14超声波液位计

技术参数

测量范围：0.30—5m、 8m 、10m 、12m 、15m （大量程可定制）

工作频率：30 KHz、20KHz、10KHz 、5KHz；

信号输出：4-20mA ，0-5V（10V） RS485，RS232，开关量PNP（NPN）继电器输出(定货约定）

大负载:24VDC 550Ω（4-20mA）

大功消耗：1.2W(55mA，DC24V)主要产品有：上海地磅厂家，地磅厂家，上海电子秤，上海电子称，滚筒电子秤，滚筒电子称，特色产品有：电子吊秤，电子天平，滚筒电子秤，叉车秤欢迎联系：http://www.sldibang.com

测量误差：量程的0.5%(空气中)

分辨率：≤2mm （温度补偿内置）

现场显示：4位 LED

响应时间：1.5s

发射波束角：≤10°

过程压力：正常大气压

环境温度：－20～50 ℃ (耐高温耐水气须定制)

相对湿度：

供电电压：24VDC (18～24V)

工作原理

超声波液位计的工作原理是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定液(物)位变化情况。由电子装置对微波信号进行处理，终转化成与液位相关的电信号。一次探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射，反射回来的超声波信号通过电子模块检测，通过软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以计算出超声波传播的路程，进而可以反映出液位的情况

描述：

通用的两线制非接触超声波液位计量程能构达到10米适合测量纯的，腐蚀的泥浆或者污水，可以应用到过程罐，日用罐水池等场合，介质包含各种酸和树脂等。

特点 ：

WebCal，一个更新计算机用户软件能够更快速和准的

狭窄的光束可以保证用户在比较窄的空间中应用

以小的死区可以保证容器大容量利用

聚亚安脂防护等级 NEMA 4带 PVDF 探头

FOB USB (订货代码 LI99-1001) 接口和 WebCal 软件可以修改出厂设定值，一个USB接口可以修改所有的 Echosonic

量程：  CT03: 10cm-3m  CT05: 20cm-5.5m

CT08: 20cm-8m  CT10:20cm-10m

精度： ±0.2％满量程

重复性: CT03:0.5mm CT05/08/10:2mm

死区: CT03: 10cm CT05/08/10:20cm

内存：非易失

供电电压：24VDC

温度补偿：全量程自动

功耗：0.5W

环绕阻抗： 500Ω @24VDC

信号输出：4～20mA ，两线制

信号反向：4～20mA 或者 20～4mA

：webcal 软件和 USB 接口

失效诊断：4mA20mA21mA22mA 或保存后数值

过程温度：-35~+60℃

压力： 2bar

防护等级：IP65

外壳材质： 聚亚安酯

传感器材质：PVDF

缆线材质：聚亚安酯

缆线类型： 4 芯屏蔽线

缆线长度：3m

过程连接：CT03: 1”NPT(1”G)

CT05/08/10: 2”NPT(2”G)

安装垫片：VITONª

类别：普通场合

：CECFMUS
